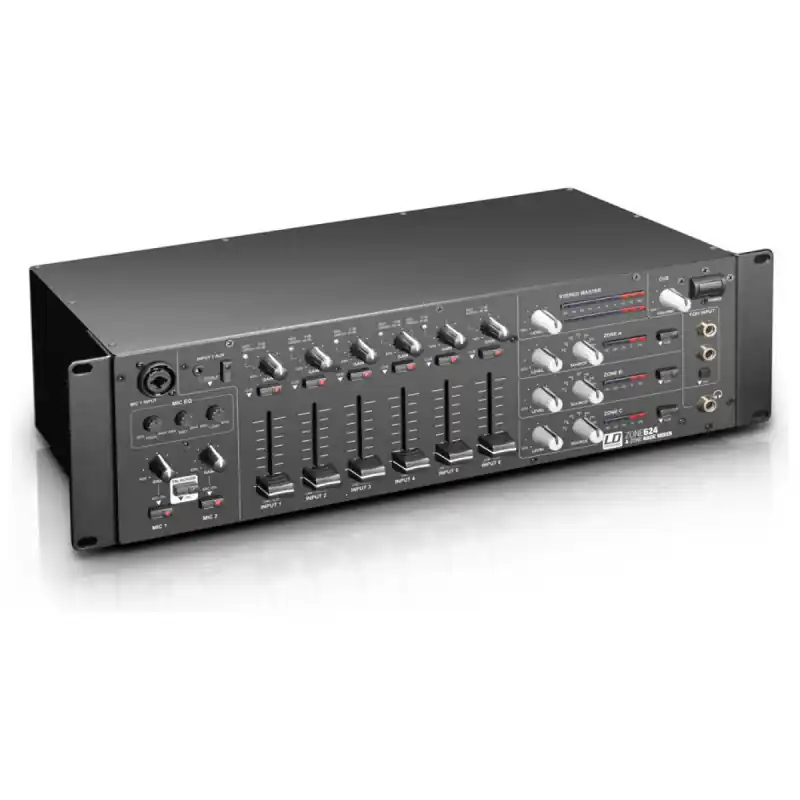

LD Systems LDZONE624

Opis

4-strefowy mikser LD Systems ZONE 624

Urządzenie ZONE 624 to kompleksowo wyposażony mikser strefowy z 6 kanałami liniowymi i 2 kanałami mikrofonowymi, które mogą zostać przypisane do jednego wyjścia stereo i 3 wyjść strefowych mono. Kompaktowe jednostka 3U montowana w szafie rack, posiad a wejścia dla zewnętrznego awaryjnego systemu komunikatów i zdalnie sterowanego wyciszenia. Ze względu na swoje szerokie możliwości połączeniowe ZONE 624 to niezwykle uniwersalne centrum sterowania dla systemów nagłośnieniowych w branży gastronomiczn ej, w klubach, hotelach, centrach fitness oraz do wielu innych zastosowań.

Dwa symetryczne wejścia mikrofonowe posiadają wspólny, 3-pasmowy korektor dźwięku, zasilanie phantom 12 V i funkcję Talkover, zaś tłumienie Talkover można ustawić indywidualnie dla wszystkich wyjść strefowych na tylnej ścianie urządzenia. 6 kanałów w ejściowych stereo ZONE 624 jest wyposażonych w regulatory wzmocnienia, diodowe wskaźniki sygnału i wartości szczytowych, tłumiki nastawne 45 mm, przyciski cue i gniazda cinch, a kanał 6 posiada dodatkowo symetryczne wejścia jack dla sygnału FOH. Urzą dzenie posiada także przełączane wejście AUX poprzez mini jack 3,5 mm oraz port USB, który służy jako wejście i wyjście stereo (Recording Out), co czyni z ZONE 624 zewnętrzny interfejs audio.

Wyjścia sekcji głównej są elektronicznie symetryzowane i prowadzone poprzez złącza XLR oraz kostki zaciskowe, a strefa stereo posiada dodatkowo niesymetryczne złącza cinch. Maksymalny poziom wyjściowy może być ustawiony indywidualnie dla wszystkich s tref. Każde z trzech wyjść mono ZONE 624 jest wyposażone w 2-pasmową regulację dźwięku, wybieralny filtr górnoprzepustowy 100 Hz, wyciszanie mikrofonu i wskaźnik poziomu Wyjście ster eo wyposażone jest w 3-pasmowy korektor dźwięku, kontroler czułości Talkover i dwa łańcuchy wskaźników diodowych do odczytu poziomu. ZONE 624 posiada również dodatkowe wyjście do nagrywania oraz regulowane gniazdo słuchawkowe PFL do odsłuchu.

Specyfikacja LD Systems LDZONE624 :

• Rodzaj produktu – Stoły mikserskie
• Typ – Instalacje, stereo
• Liczba stref – 4 (Master, strefa A – C)
• Typ – Instalacje, stereo
• Wysokość montażu – 3 U
• Wszystkie kanały wejściowe – 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line)
• Charakterystyka częstotliwościowa – 20 – 40000 Hz
• Kanały mikrofonowe – 2 (z zasilaniem phantom 12 V)
• Złącza kanałów mikrofonowych – XLR, jack 6,3 mm (2 x symetryczne)
• Elementy sterowania kanałów mikrofonowych – 2 x On/Off, 2 x Gain, 1x EQ Mid, 1 x Talkover, 1 x EQ Low, 1 x EQ Hi
• Wskaźniki kanałów mikrofonowych – LED (ON)
• Impedancja wejściowa kanałów mikrofonowych – 4 kOmy
• Czułość wejściowa kanałów mikrofonowych – 4,5 mV
• THD kanałów mikrofonowych – 0,08 %
• Kanały liniowe – 6 (Input 1: Aux/Line, Input 2 + 5: Line/Phono, Input 3: USB/Line 4: Line, Input 6: Line/FOH)
• Przyłącza wejścia liniowego – Input 6: 2 x cinch + 2 x jack 6,3 mm, Input 3: 2 x cinch + USB, Input 2, 4–5: 2 x cinch, Input 1: 2 x cinch + jack stereo 3,5 mm
• Elementy sterowania kanałów liniowych – Gain, FOH On, Cue, AUX enable, Level, 2 x Phono/Line
• Wskaźniki kanałów liniowych – LED (Signal/0 dB), LED (Cue)
• Impedancja wejściowa kanałów liniowych – (Phono) 50 kOmy
• Czułość wejściowa kanałów liniowych – (Phono) 25m V, 2,1 V
• THD kanałów liniowych – 0,02%, (Phono) 0,05%
• Czułość wejściowa AUX/Line – 3 V
• Wyjścia liniowe – 5 (Master – stereo, 3 x Zone – mono, Rec – stereo)
• Złącza wyjściowe Master – XLR (2 x symetryczne), kostka zaciskowa, cinch (2 x)
• Elementy sterowania Master – maks. Level, Level, EQ Mid, EQ Low, EQ Hi, T/O Sensitivity, T/O Damping
• Wskaźniki Master – 2 x 10 Segment Level Meter
• Wyjściowy poziom Master – (symetryczne) 24 dBu, (niesymetryczne) 17 dBu
• Zaciski wyjściowe strefy – XLR (symetryczne), kostka zaciskowa
• Elementy sterowania strefy – T/O Damp, Source, maks. Level, Level, Include Mic, EQ Low, EQ Hi, Cue, 100 Hz High Pass
• Wskaźniki strefy – 5 – segmentowy Level Master
• Wyjściowy poziom strefy – 24 (symetryczne/asymetryczne) dBu
• Złącza wyjściowe Rec – 2 x cinch
• Wyjście słuchawkowe – 1
• Złącze wyjścia słuchawkowego – jack stereo 6,3 mm
• Elementy sterowania wyjścia słuchawkowego – Cue Volume
• Napięcie wyjściowe wyjścia słuchawkowego – (przy 32 Ω) 2,5 V
• Wejścia dodatkowe – 2 (Emergency Input, Output Mute)
• Złącza dodatkowych wejść – kostka zaciskowa
• Elementy sterowania dodatkowych wejść – Level Emergency Input
• Czułość wejściowa (Emergency Input) – 5 V
• Dodatkowe elementy sterowania – włącznik Power
• Dodatkowe wskaźniki – LED (Power)
• Napięcie robocze – 220–250 V AC, 50 Hz
• Przyłącze zasilania sieciowego – gniazdo urządzenia IEC
• Pobór mocy – 25 W
• Bezpiecznik – T 500 mAL/250 V
• Szerokość – 485 mm
• Wysokość – 132 mm
• Głębokość – 210 mm
• Waga – 4,4 kg
• Akcesoria (w zestawie) – kostki zaciskowe, kabel sieciowy
